Tubulações Dinak
GE30+

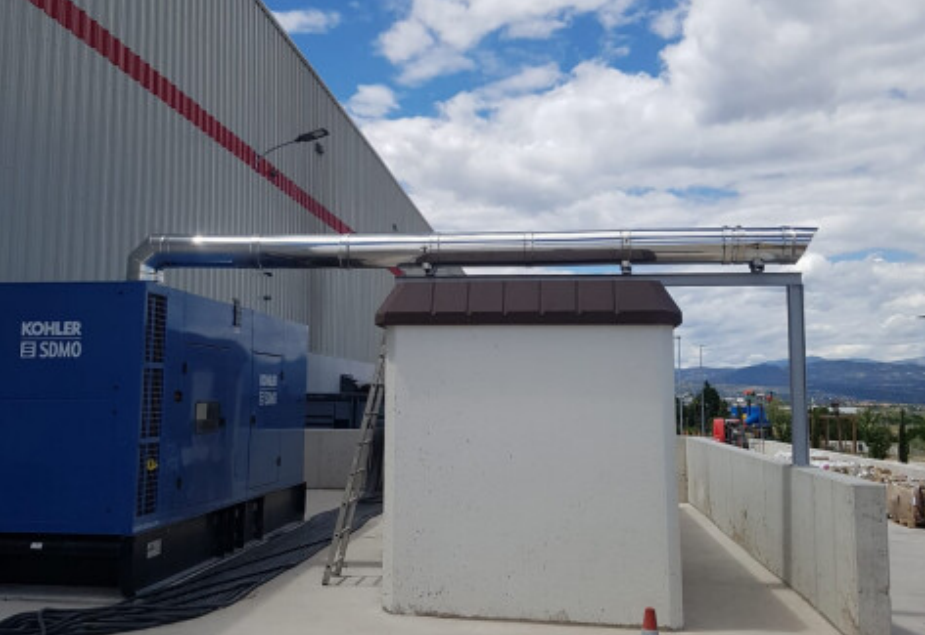

A categoria de isolação térmica específica para a evacuação de gases em grupos geradores, data centers, bombas de incêndio e sistemas de cogeração em condições secas.
Chaminé modular de parede dupla em aço inox com vedação externa e isolamento intermédio em lã de rocha de 30 mm com densidade de 130 kg/m³.
CLASSIFICAÇÃO DE RESISTÊNCIA AO FOGO: EI180 ve-ho (o?i).
A gama DINAK GE30+ foi testada de acordo com a norma de ensaio EN 1366-13, específica para chaminés, e classificada como “resistente à fogo” de acordo com a nova norma de classificação EN 13501-2-2023.
Esta solução evita a propagação do fogo de fora para dentro, vertical e horizontalmente.
Benefícios
Variedade
A gama de produtos Dinak GE+ está disponível em diferentes isolamentos configurações de espessura (30 mm, 50 mm ou 100 mm), para selecionar aquele que melhor se adapta às necessidades de cada instalação.
Sem compensadores
Absorção individual da expansão da parede interna e externa sem a necessidade de compensadores adicionais.
Fácil instalação
O sistema de conexão entre peças facilita sua instalação, acelerando os tempos de instalação e garantindo a estanqueidade aos gases. Montagem sem necessidade de encaixe por pressão.
GE30+
Características técnicas
Genérico
Sobreposição: 40 mm.
Vedação externa de silicone nas juntas entre os elementos para garantir estanqueidade.
Ausência de ponte térmica e absorção individual de
e expansão da parede externa em cada elemento sem a necessidade de instalar compensadores e pontos fixos adicionais.
Safety-End em todas as peças para maior segurança e mecânica resistência.
Removível.
Classes de temperatura
Até 600°C (T600).
Materiais e espessuras
Parede interna:
Aço inoxidável AISI 304 BA (1.4301) ou AISI 316L BA (1.4404).
Expessura:
0,4 mm de Ø80/140 a 600/660 mm.
Parede externa:
Aço inoxidável AISI 304 BA (1.4301) ou AISI 316L BA (1.4404).
Espessuras:
0,4 mm de Ø80/140 a 300/360 mm.
0,5 mm de Ø350/410 a 600/660 mm.
Aço inoxidável AISI 409L BA (1.4512) “consultar Dinak”.
Espessuras:
0,4 mm de Ø80/180 a 300/360 mm.
0,6 mm de Ø350/410 a 600/660 mm.
Isolação:
Isolamento em lã de rocha de 30 mm com densidade de 130 kg/m³.
Classes de selagem
H1 (sobrepressão de até 5.000 Pa).
Diâmetros
| 80/140 | 100/160 | 125/185 |
| 150/210 | 175/235 | 200/260 |
| 250/310 | 300/360 | 350/410 |
| 400/460 | 450/510 | 500/560 |
| 550/610 | 600/660 | 800/860 |
GE30+
Certificações
Conjunto
